配線器具と電材の知識

全ての電気器具には定格があります。電気器具を安全に使うための使用制限を意味します。

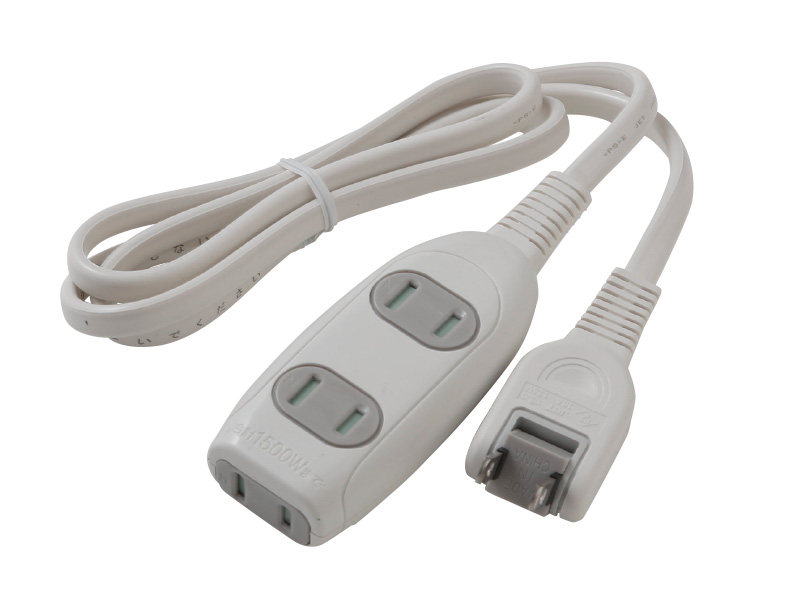

例えば、タップに「15A-125V」の表示がある時、このタップは定格電流が15A、定格電圧が125V。電流も電圧も示された数値を超えて使えないことを表しています。

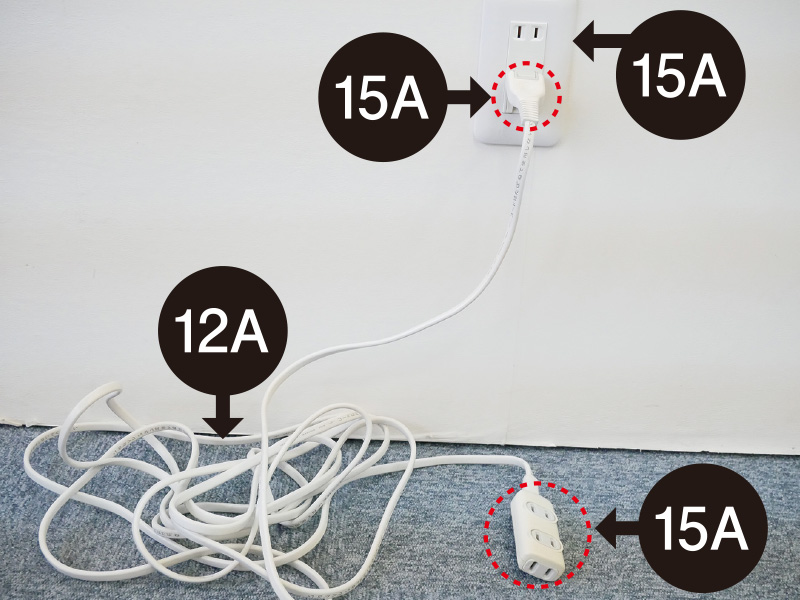

下図のように定格の異なる器具を組み合わせた配線器具の場合、一番低い値を持つ器具の定格がそのまま全体の定格となります。

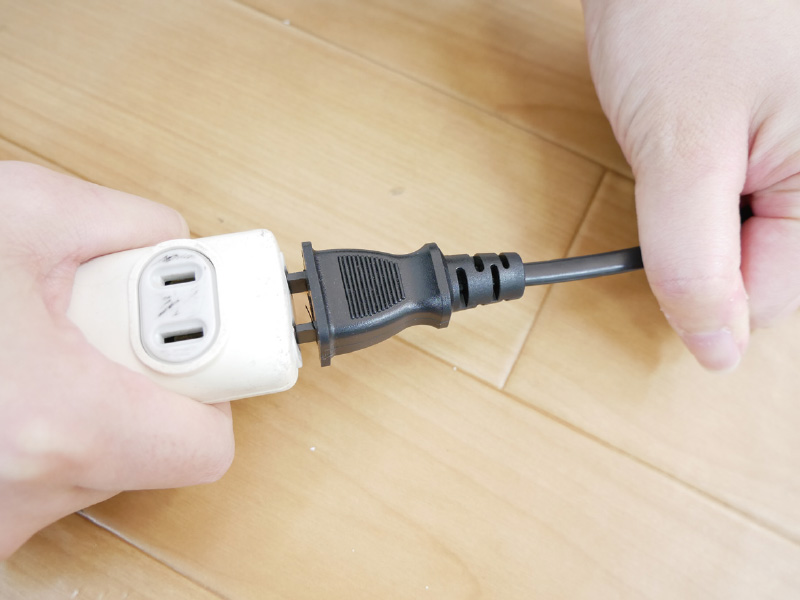

プラグやコード・タップの取り替えの時は、それぞれの数値が揃うように組み合わせてください。
※器具には必ず定格容量の表示があります。

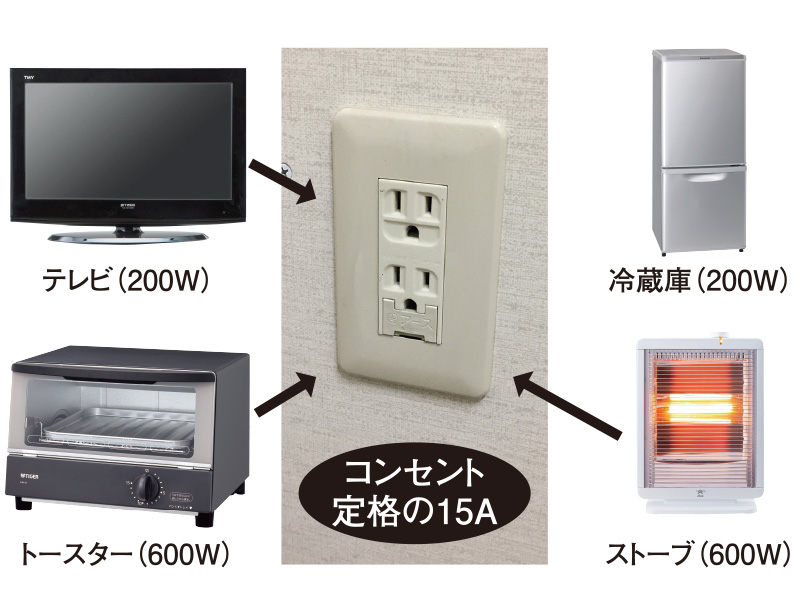

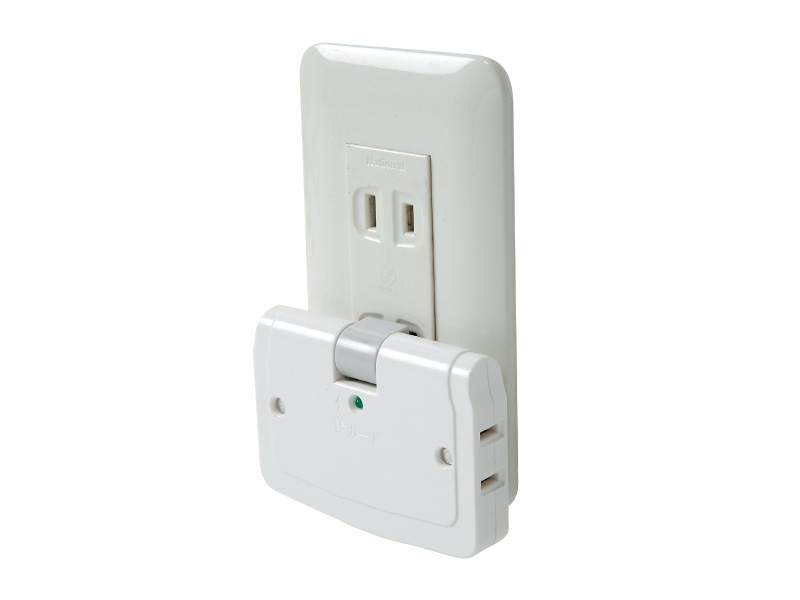

４つの器具をつなぐと…

２A（テレビ）＋
６A（トースター）＋
２A（冷蔵庫）＋
６A（ストーブ）＝
合計１６A
でコンセントの規格電流１５Aを超えてしまいます。

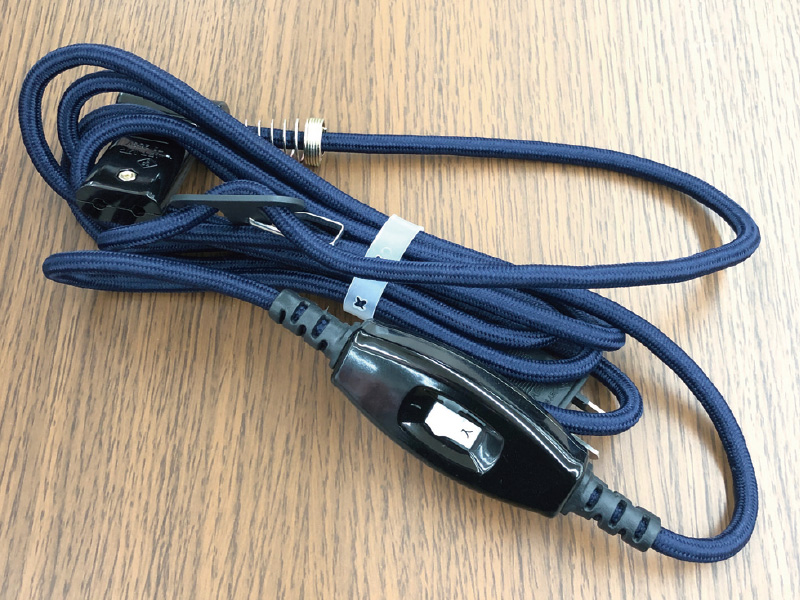

こたつなどに使われている、表面が布でカバーされているコードです。
プラグを取り付ける時に切りっ放しにすると布の部分がほつれてくるので、糸で縛っておくか、接着剤で固めておきましょう。

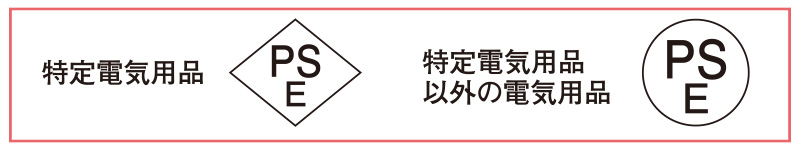

■PSEマーク

PSEマークは、電気用品安全法を守って製造もしくは輸入された商品に表示されるマークです。

■ワットとアンペア・ボルト

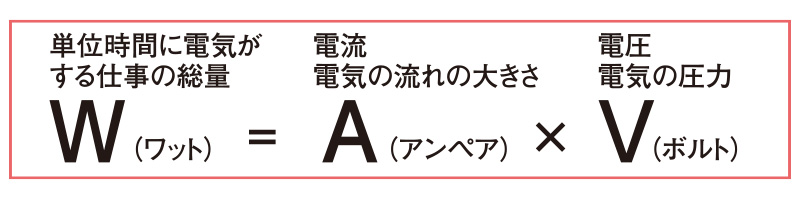

電気製品を働かせるエネルギー、または、電気製品が消費するエネルギーを電力（ワット／Ｗ）と言います。電力の大きさは、電気の流れの大きさと電気を押す力の高低によります。電流（アンペア／A）と電圧（ボルト／V）がその単位で、次の関係が成り立ちます。

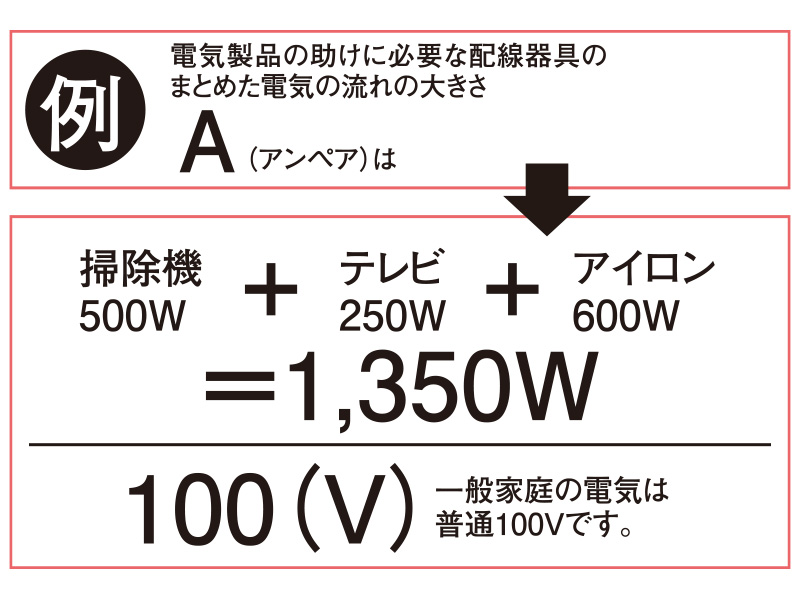

掃除機500W・テレビ250W・アイロン600W
のために13.5Aが必要
この場合15Aタップが必要

キャブタイヤコードの処理

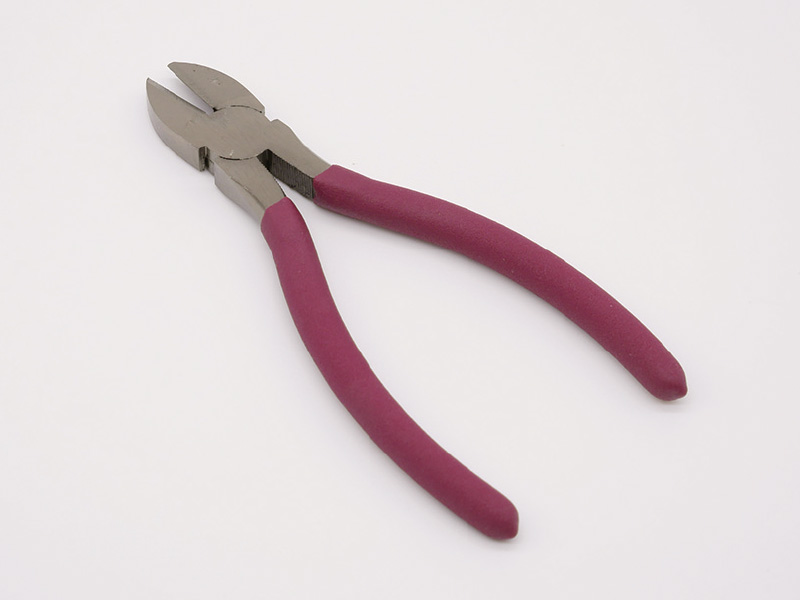

掃除機・電動工具・芝刈機などに使われているコードで、ビニールコードをさらにビニールやゴムで包み、折り曲げや衝撃に強くしてあります。表面のビニールやゴムを切りとる時は、内部のビニール線を傷付けないように注意しましょう。カッターで切るよりもニッパーを使う方が傷付けないで済みます。
